Enregistreurs BLUE-LP pression intégrée, comptage, connexion débitmètre électromagnétique
Enregistreur BLUE-LP pression comptage débitEnregistreur BLUE-LP avec 2 entrées pulse 100HzEnregistreur BLUE-LP pour le contrôle de pression eau potable

Enregistreurs BLUE-LP débits et pression intégrée

  • Enregistreurs diagnostic réseau eau potable, 500 000 données, autonome
  • Installation simple et rapide de cet enregistreur
  • Capteur de pression 0-25 bars intégré, raccord rapide, (certification eau potable NSF/ANSI 61/372 selon MH60087)
  • 2x entrées comptage pulse 100 Hz maximum (Prête pour 4 entrées digitales),
    1x entrée RS485 Modbus
  • 1x entrée 4-20mA, 1x sortie collecteur ouvert, 1x sortie Modbus RS485
  • Configuration et collecte des données sans fil par radio
  • Option de communication 2G/4G (LTE-M / NB-IoT) vers Ijitrack.com, ou votre serveur (protocole sécurisé ou en .CSV)
  • Étanchéité IP68 : 2m / 100 jours
  • Rapport Excel

L’enregistreur le plus polyvalent du marché. Compact et autonome, cet enregistreur permet de mettre en place un enregistrement de nombreux paramètres différents tels que du comptage pulse, débitmètre Modbus, capteur pression 4-20mA …

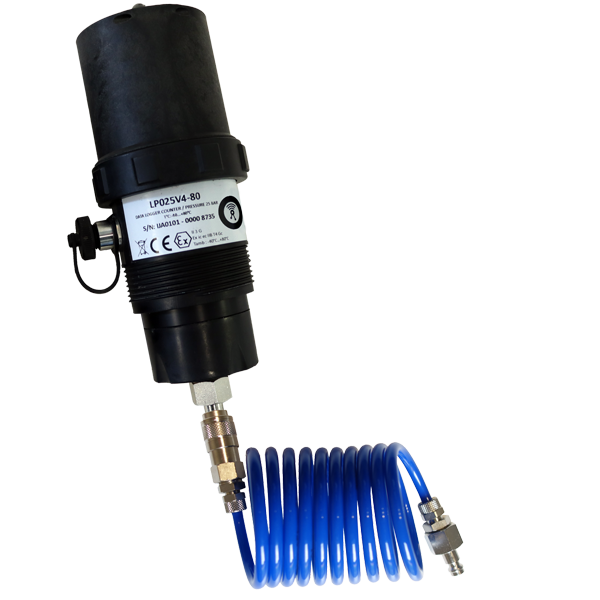

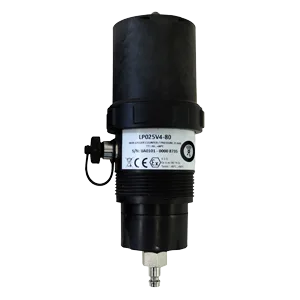

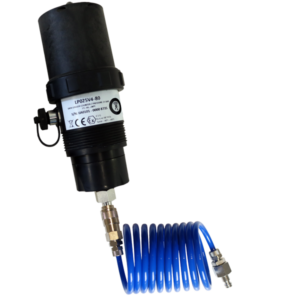

Enregistreur avec capteur de pression interne 0-25 bars et connecteur de fonction

Enregistreur diagnostic réseau eau potable

La gamme d’enregistreurs BLUE c’est le TOUT EN UN pour une gestion optimisée de la sectorisation des réseaux d’eau potable.

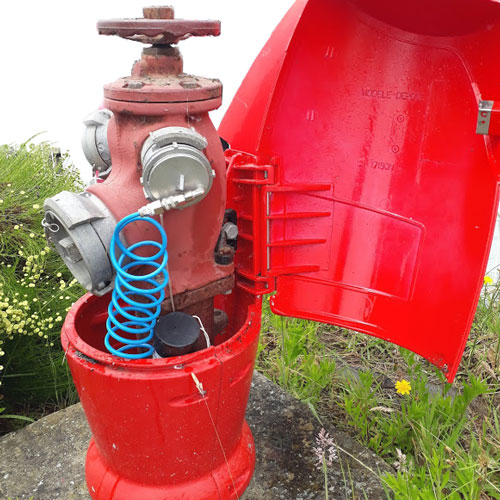

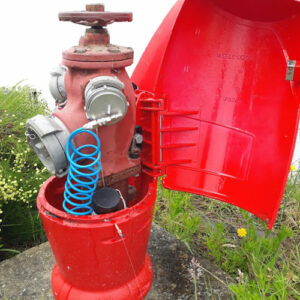

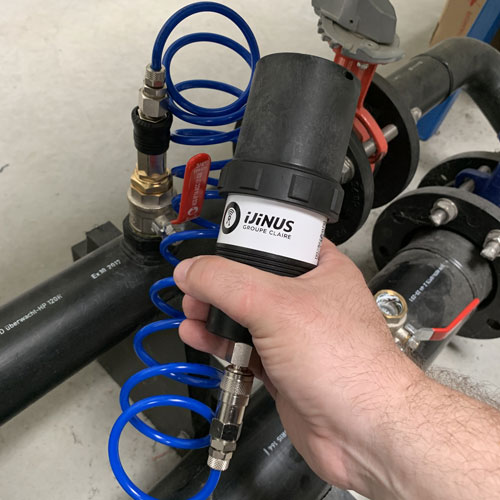

  • Contrôle de pression sur réseau : Connexion du capteur pressions intégré, par raccord rapide ou adaptateur sur poteau incendie, ou sur une conduite.
  • Enregistrement des débits : Connexion avec les débitmètres électromagnétiques en Modbus (Krohne, ABB, Siemens, …).
  • Enregistrement des volumes par comptage impulsionnel (100Hz max) : Utilisation d’une tête de comptage / Cyble à raccorder sur compteur eau potable.
  • Enregistrement défaut / ouverture de porte, raccordé sur entrée digital.
  • Contrôle commande d’une vanne de régulation par sortie digitale

Configuration rapide de l’équipement en radio

L’enregistreur se configure sur site en radio à l’aide d’un kit piéton (émetteur récepteur radio à connecter par USB à un ordinateur). La connexion est direct sans besoin d’activation de l’enregistreur. Ce kit comprend le logiciel Avelour 7 offrant des modèles de paramétrage d’applications assistées à chaque étape de configuration (fréquence de mesures, seuils, conversions, options et test de communication des données …). Plusieurs applications sont configurables pour un logger.

Communication des données en 2G / 4G (LTE-M/NB-IoT)

L’enregistreur BLUE-LP mesure et enregistre jusqu’à 500 000 valeurs. Données qu’il envoi automatiquement selon vos préférences ou seuils définies sur serveur distant à la supervision en 2G / 4G (LTE-M/NB-Iot).
En optant pour un enregistreur avec carte modem intégré, vous envoyez directement vos données sur notre plateforme web ijitrack.com, ou tout autre serveur.



Caractéristiques enregistreur pression comptage débit eau potable

Enregistreur BLUE-LP

Enregistreur 500 000 mesures
Entrées 2x entrées pulse 100 Hz maximum,
1x entrée 4-20mA (capteur pression intégré),
1x entrée 4-20mA pour capteur externe,
1x entrée RS485 Modbus (si non utilisée comme sortie)
Sorties 1x sortie collecteur ouvert
1x sortie RS485 Modbus (si non utilisée comme entrée)
Connecteur M12 12 points
Communication radio 100M en champs libre (protocole Wiji)
Antennes Antenne radio interne, cellulaire externe
Boîtier PA12 50% fibre de verre
Étanchéité IP68 à 2m/100 jours
Energie Bat : 3,6V 34Ah
Configuration Kit de programmation sans fils PN : MOC00001(868 MHz) ou WIJIKEY intégrant le logiciel AVELOUR 7

Références

BLUE-LP-80

Enregistreur de pression absolue 0-25 bars – antenne HF interne (relève radio locale)

BLUE-LP-82-LTE

Enregistreur de pression absolue 0-25 bars – antenne HF interne, cellulaire 2G/4G externe

Accessoires

F0A00081 Flexible avec deux raccords rapides
H0K00022 Bouchon DN65 en alu + raccord coupleur
H0K00024 Bouchon DN100 en alu + raccord coupleur
D0I00137 Cordon M12 12Pts / fils nus
D0I00138 Cordon M12 12Pts / débitmètre Krohne 3M
D0I00139 Cordon M12 12Pts / débitmètre ABB 3M

Capteur pression intégré:

Type de pression Absolue
Gamme 0-25 bar
Pression d’épreuve 50 bar
Pression d’éclatement 200 bar
Incertitude de mesure ≤ 0.3 % de pleine échelle
Température d’utilisation -30°C à + 85°C
Temperature de stockage -30°C à + 100°C
Certifications NSF/ANSI 61/372 – MH60087

Dimensions logger BLUE-LP :

Dimensions 116 x 224 mm pour une épaisseur de 52,5 mm
Poids 700g avec pile et carte de communication
Plan logger BLUE-LPDimensions enregistreur pression eau Blue LP





Documentation de l’enregistreur BLUE-LP









le logger le plus polyvalent du marché pour les réseaux Eau Potable !



Autonome, communicant et connecté, avec capteur de pression embarqué

L’enregistreur BLUE-LP permet un diagnostic et une surveillance des données clés de sectorisation en continu et à distance : pressions, débits, comptage.
Évolutif, modulaire, fonctionnel, plug & play, compact … autant de qualificatifs facilitant la sectorisation.
