Gamme enregistreurs LOG-V3 - autonomes - GPRS - IP68

Gamme d’enregistreurs LOG V3 – Autonomes & Communicants

  • Enregistreurs multi applications
  • Paramétrage sans fil par radio
  • Communication : HF/Modbus/GSM-GPRS en 3G/Sigfox
  • Entrées : tension (7V…30V), courant (4-20 mA), TOR, comptage, Modbus
  • Sorties : tension (7V…30V), Collecteur Ouvert, Modbus
  • Mémoire : 500 000 mesures
  • Autonome en énergie
  • Étanchéité IP68 1 Bar/30 jours)

Nouvelle gamme d’enregistreurs multi applications comprenant 5 modèles customisables selon vos besoins.

Gamme d’enregistreurs LOG V3

Ijinus vous présente sa nouvelle gamme d’enregistreurs qui s’adaptera à toutes vos applications. Ils sont robustes, facile à installer et offrent des options de communication de données. Les capteurs connectés s’alimentent par la pile interne de l’enregistreur, et pour les plus énergivores par un pack batterie rechargeable ou longue durée. Cette toute nouvelle gamme d’enregistreurs comprend 5 modèles avec chacun ses spécialités:



Enregistreur autonome multi applications communicant HF/3G Ijinus LOG V3

LOG03V3
4-20mA – DIGITAL

liste_arrow Hauteur débit par sonde pression
liste_arrow Déversoir d’orage
liste_arrow Ressource souterraine en eau
liste_arrow Postes de relèvement
liste_arrow Pluie
liste_arrow Point d’accès Hf/GPRS

LOG04V3
Modbus RS485 – DIGITAL

liste_arrow Débit Hauteur Vitesse
liste_arrow Déversoir d’orage
liste_arrow Point d’accès Hf / Modbus / GPRS
liste_arrow Postes de relèvement
liste_arrow Physico-chimique
liste_arrow Pluie

liste_arrow Débitmètre électromagnétique en Modbus

LOG08V3
4/20mA – COMPTAGE

liste_arrow Pression borne incendie
liste_arrow Pression sur conduite Eau Potable
liste_arrow Comptage d’eau
liste_arrow Point d’accès Hf/GPRS

LOG09V3

4-20mA – Modbus RS485

liste_arrow Débit par Hauteur Vitesse
liste_arrow Capteurs physico-chimique
liste_arrow Hauteur et Débit par sonde pression
liste_arrow Déversoir d’orage
liste_arrow Postes de relèvement
liste_arrow Ressource souterraine en eau

liste_arrow Débitmètre électromagnétique en Modbus

LOG10V3

Modbus RS485 / TOR / US DÉPORTÉ

liste_arrow Débit Hauteur Vitesse
liste_arrow Déversoir d’orage
liste_arrow Point d’accès Hf / Modbus / GPRS
liste_arrow Postes de relèvement
liste_arrow Physico-chimique
liste_arrow Pluie

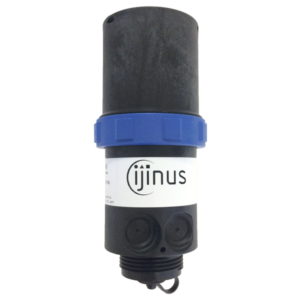

Enregistreur autonome multi applications communicant HF/3G Ijinus LOG9v3

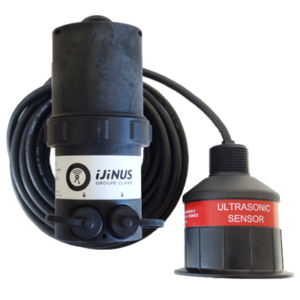

Enregistreur autonome multi applications communicant HF/3G Ijinus LOG10v3

Paramétrage sans fil

Le paramétrage des capteurs et l’analyse des données se fait localement en toute sécurité par radio à l’aide du kit de connexion comprenant le logiciel Avelour 6

Logger avec ou sans modem

Communication HF pour vos campagnes de mesure en local, et SMS / GPRS / Sigfox pour une gestion à distance sur ijitrack.com ou sur votre serveur

Ultra low power: autonomie de 5 ans

L’énergie est intégrée au capteur : les piles lithium sont remplaçables et dure généralement 5 ans pour 1 mesure/15min et 1 envoi/jour

Analysez et exportez vos données

Comparez facilement différentes données, appliquez des conversions et formules puis exportez les résultats





Sondes et capteurs à connecter aux enregistreurs :

Détecteur de surverse filaire CSC Sonde de niveau par ultrason Sonde Vitesse Sonde Hauteur/Vitesse Pluviomètres Sonde Température Préleveur eau Sondes pression relative Sondes pression absolue Compteur eau PLC Afficheur Modbus Débitmètre Pinces ampéremétriques Inclinomètre 2 axes Sonde Conductivité/Salinité/T° Sonde pH/Rédox/T° Sonde Oxygène dissous/T° Sonde Turbidité/T° Sonde 4-20mA Sonde Modbus …



Gamme d’enregistreurs LOG V3



Caractéristiques gamme LOG V3
Enregistreur 500 000 mesures
Concentrateur Oui
Communication radio 100M en champs libre (protocole Wiji)
Antenne HF / GSM ¼ longueur d’onde/ Quad band Patch Voir configurateur pour les options
Plage de températures
-40 …85°C
Boîtier PA12
Étanchéité IP68 : 1 mois à 10m de colonne d’eau (si utilisation d’un kit de fixation Ijinus; réf : H0T00053 ou H0T00060)
Energie
 Bat : 3,6V 34Ah
Configuration
 Kit de programmation sans fils PN : MOC00001(868 MHz) ou MOC00002(915 MHz) intégrant le logiciel AVELOUR

Enregistreur LOG03V3
1x Entrée tension (7V…30V), 2x Entrées courant (4-20 mA),
2x Entrées TOR,
1x Sortie tension (7V…30V), 1x Sortie Collecteur Ouvert, Radio HF (868 ou 915 MHz), GSM / GPRS avec modem 3G

Enregistreur LOG04V3
1x Entrée tension (7V…30V), 2x Entrées TOR, 1x Entrée OU sortie Modbus
1x Sortie tension (7V…30V), 1x Sortie Collecteur Ouvert, Radio HF (868 ou 915 MHz), GSM / GPRS avec modem 3G, 1x Sortie Modbus (si non utilisée comme entrée)

Enregistreur LOG08V3
2x Entrées courant (4-20 mA, 2 fils), 2x Entrées comptage (100 Hz)
1x Sortie tension (8,8V…24V), 1x Sortie Collecteur Ouvert, Radio HF (868 ou 915 MHz), GSM / GPRS avec modem 3G

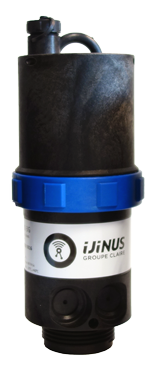

Enregistreur LOG09V3
2x Entrées courant (4-20 mA, 2 fils), 1x Entrée tension (7Vcc…30V), 1x Entrée OU sortie Modbus
Radio HF (868 ou 915 MHz), GSM / GPRS avec modem 3G, 1x Sortie tension (7V…30V), 1x Sortie Collecteur Ouvert, 1x Sortie Modbus (si non utilisée comme entrée)

Dimensions :
dimensions Ø 74 x 160mm (sans antenne)
Poids 579g incluant pile





LOG03V3
LOG04V3
LOG08V3

Plan LOGV3





LOG09V3

Plan LOG09V3





LOG10V3

Plan LOG10V3

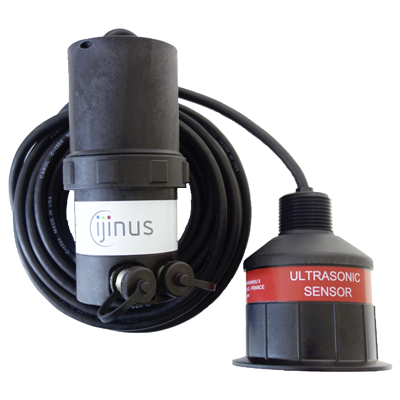

Enregistreur LOG10V3
1x Entrée sonde US (Capteur US non inclus), 2x Entrées TOR,
1x Entrée tension (7Vcc…30Vcc), 1x Interface RS-485 (modbus compatible)
1x Sortie tension (7Vcc…30Vcc, 2A), 1x Sortie Collecteur Ouvert, Radio HF (868 ou 915 MHz), GSM / GPRS / 3G , Sigfox



Icône

Fiche Technique_LOG03V3_Enregistreur 4-20mA

1 fichier·s 334.68 KB
Télécharger



Icône

Fiche Technique_LOG04V3_Enregistreur Modbus

1 fichier·s 328.96 KB
Télécharger



Icône

Fiche Technique_LOG08V3_Enregistreur 4-20mA et comptage

1 fichier·s 325.94 KB
Télécharger



Icône

Fiche technique_LOG09V3_Enregistreurs 4-20mA et modbus

1 fichier·s 209.14 KB
Télécharger



Icône

Fiche Technique_LOG10V3_Enregistreur autonome pour sonde niveau déportée

1 fichier·s 273.02 KB
Télécharger





Icône

Fiche de données de sécurité de piles

1 fichier·s 72.65 KB
Télécharger

COMPOSER VOTRE DEVIS
