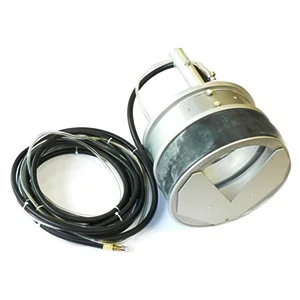

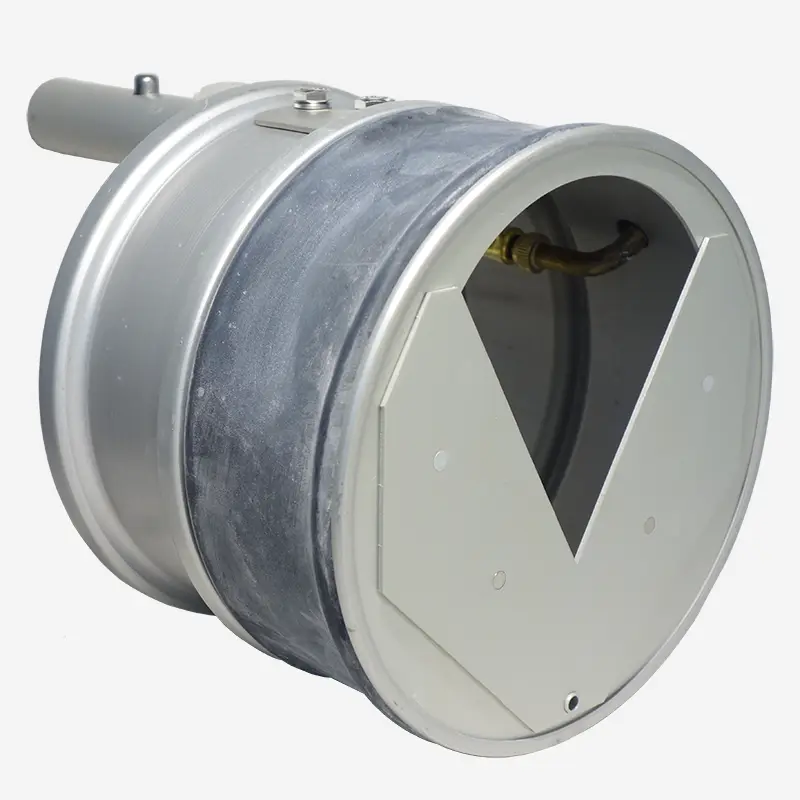

Manchon déversoir avec orifice circulaire et en V
Principe de fonctionnement
La mesure de très faibles débits dans les conduites à écoulement libre, avec libre choix du type de contraction.
La manipulation est simple pour une grande précision de la mesure Utilisation :

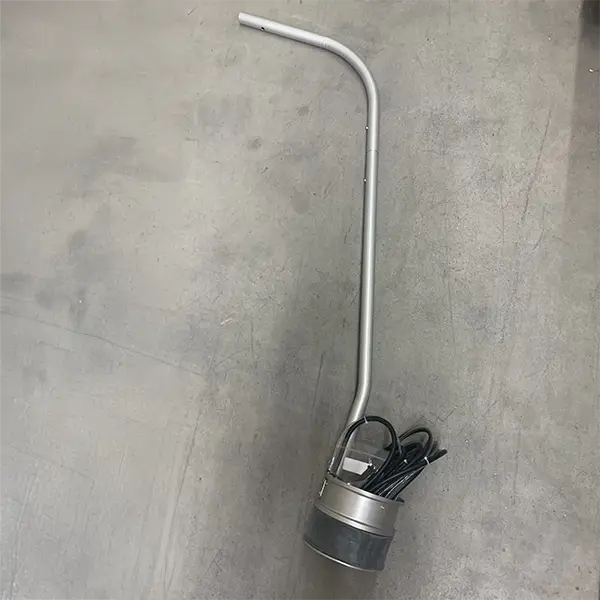

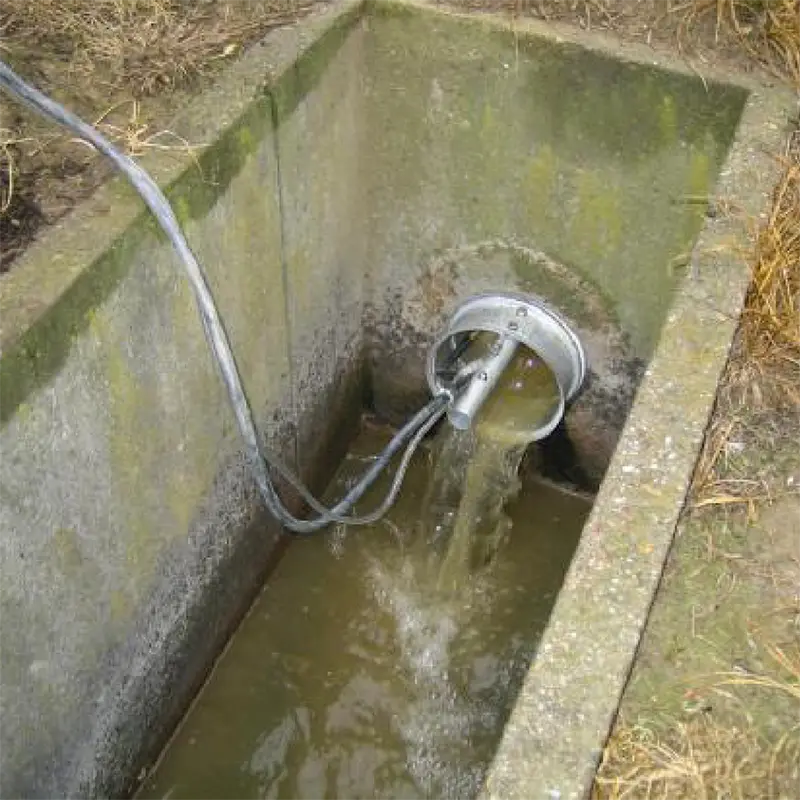

Assembler les perches avec le manchon, connecter les tubulures à la pompe et au débitmètre, faire le zéro sur l’air puis à partir du regard, engager le manchon dans la conduite et gonfler la chambre à air périphérique avec la pompe pour assurer l’étanchéité.
Tableau des gammes de débit | ||
| Type du Manchon | Orifice circulaire | Orifice en V |
| Diamètre 150mm | 1 à 40 m3/h | 0,3 à 20 m3/h |
| Diamètre 200mm | 2,5 à 72 m3/h | 0,3 à 36 m3/h |
| Diamètre 250mm | 4,5 à 109 m3/h | 0,3 à 52 m3/h |
| Diamètre 300mm | 9 à 145 m3/h | 0,3 à 72 m3/h |
Données Techniques | |
| Matériaux | Aluminium anodisé |
| Justesse | +/- 5% (pente inférieure à 2,5%) |
| Longueur de tuyau | 6,1 m |
| Pression de Gonflage | 0,8 et 1 bar |
| Pression Max Admissible | 1,5 bar sur conduite PVC lisse sans aspérité |
| Angle de mesure du V | 60° |
