Enregistreur autonome connecté à une sonde ultrason

Capteurs de niveau ultrason sonde déportée LOG10V4

111,111.00

LOG10V4 – Enregistreur autonome pour sonde ultrason déportée de la gamme SU

  • Gamme de mesure de niveau de 0,3 … 10m
  • Paramétrage sans fil en radio (protocole Wiji)
  • Communication : Radio + 1x carte de communication en option :
    2G/3G ou 2G / LTE-M / NB-IoT
  • Concentrateur : HF / Modbus
  • 1x Entrée sonde US (Capteur US non inclus), 1x Entrée alimentation (5Vcc…30Vcc)
  • 2x Entrées digitales : TOR ou comptage 100 Hz
  • 1x Sortie alimentation (pile interne ou switch), 1x Sortie drain ouvert
  • Interface Modbus
  • Étanchéité IP68 (1 bar / 30 jours, sonde ultrason connectée), Robuste

L’enregistreur LOG10V4 est autonome et intègre une batterie et options de communication tel que 2G, 3G ou 4G. Simple à installer, configuration en toute sécurité localement en radio. Connexion possible d’une sonde ultrason déportée, un détecteur de surverse, cordon d’asservissement préleveur …

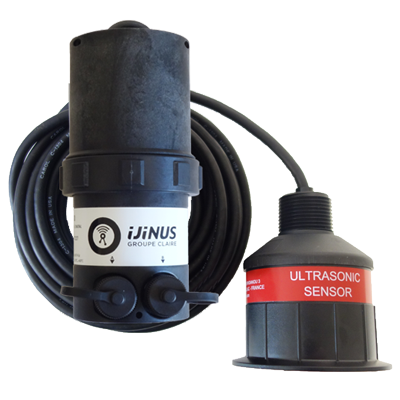

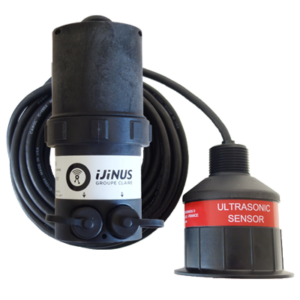

Enregistreur autonome LOG10V4 pour sonde ultrason déportée

Les sondes de niveau par ultrasons de la gamme SU1000 se raccordent facilement à l’enregistreur LOG10V4 en 4-20 mA par connecteur.
Le capteur est particulièrement adapté aux mesures de liquide, en environnement difficile. Il est utilisé dans une multitude d’applications, entre autres la surveillance des déversoirs d’orages, l’horodate de surverses, calcul des déversements en milieu naturel, contrôle de niveau, volume et débit.

liste_arrow Communication HF et configuration
Le capteur de niveau se programme localement par radio à l’aide d’un kit piéton (émetteur récepteur radio branché par USB à un ordinateur). Ce kit comprend également le logiciel Avelour offrant un paramétrage assisté et rapide à chaque étape de configuration (étalonnage, accélération du cycle de mesure sur seuil de hauteur, conversion hauteur en débit …)

liste_arrow Communication 2G / 3G ou 2G / LTE-M / NB-IoT
Le LOG10V4 mesure et enregistre jusqu’à 500 000 mesures. Il peut récupérer les données de 15 autres périphériques Ijinus présent dans son champ radio. Il enverra ensuite toutes ses données à la supervision selon le mode de transmission choisi, au choix GSM / GPRS / 3G.
En optant pour un enregistreur avec carte de communication cellulaire intégrée, vous récupérez les données, rapports et alertes enregistrées directement sur un superviseur compatible : Topkapi, Lerne, Dev I/0 – OPC, Floee ou notre platforme web www.ijitrack.com.

liste_arrow Sonde de niveau déportée
Les sondes ultrason déportées sont à choisir parmi les différents modèles. La sonde SU1000 à une plage de mesure de 0,3 à 10m.



Enregistreur de la gamme LOG10V4



Caractéristiques LOG10V4

Gamme de mesure 0,3 … 10m
Enregistreur 500 000 mesures
Concentrateur Oui
Plage de températures
-40 …85°C
Boîtier PA12
Étanchéité IP68 : 1 bar pendant 30 jours (seulement si utilisation d’un kit de fixation Ijinus ; réf : H0T00053 ou H0T00060)
Entrées
1x Entrée alimentation (5Vcc…30Vcc)
2x Entrées TOR
1x Entrée sonde US (Capteur US non inclus)
Sorties
1x Sortie tension (5Vcc…18Vcc)
HF / Modbus RS485
Options: communication cellulaire 2G/3G/4G (LTE-M/NB-IoT)
Énergie Pile : 3,6V / 34Ah (modèles intégrant modem)
Programmation Kit de programmation M0C0001 ou WIJIKEY intégrant le
Logiciel AVELOUR
Technologies Imagerie acoustique,
Algorithme eKo ®,
Filtrage LAMY ®

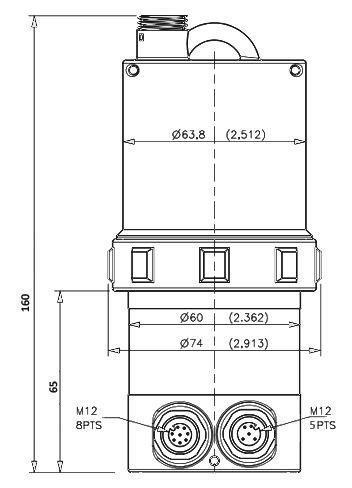

Plan LOG10V4

Sonde ultrason déportée :

SU1000 0,3 … 10m
Précision ± 1% sur liquide
Angle faisceau 12°, ±2°
Fréquence 50 KHz
Boîtier Fibre injectée
Température
de fonctionnement
-40°C…+90°C
Étanchéité IP68
Dimensions Ø 92 x 103mm
Câble Longueur de 5m
Poids 560g
Plan sonde ultrason-SU1000

Autre sonde ultrason déportée :

SU1000 FM
(Certification FM approuvée)
0,3 … 10m
Précision ± 1% sur liquide
Angle faisceau 12°, ±2°
Fréquence 50 KHz
Boîtier Fibre injectée
Température de fonctionnement -40°C…+90°C
Étanchéité IP68
Dimensions Ø 92 x 103mm
Câble Longueur de 5m
Poids 560g
logo-fm-approved
Certification
FM approved : pour une utilisation en zones
dangereuses
Classe l, Division 1, Groupe A, B, C, D,
Seulement pour la sonde déportée
Plan sonde ultrason SU100 FM approved
