Capteur radar de niveau LNR06V4
Capteur radar de niveau d'eauCapteur avec radar et communication radio + cellulairecapteur radar de niveau et interface web Ijitrack

LNR06V4 Capteur de niveau par radar intégré

111,111.00

  • L’enregistreur avec capteur radar de niveau et communication est un système tout-en-un
  • Les capteurs radar LNR06V4 mesurent jusqu’à 6 mètres de hauteur d’eau
  • Paramétrage sans fil en radio pour plus de facilité et sécurité d’utilisation
  • Énergie intégré de grande autonomie, mémoire de 500 000 mesures
  • Communication : locale en radio + 1x carte de communication 2G / 4G (LTE-M – NB-IoT)
  • Compact et robuste, ce capteur radar assure une empreinte visuelle réduite dans le milieu naturel.
  • Entrées : Alimentation externe (5V…30V), 2 Contacts 100Hz, Modbus
  • Sorties : Alimentation (pile interne ou switch), Open Drain, Modbus
  • Étanchéité IP68 (1 bar/30 jours)
  • Tableaux de conversions intégrés (hauteur, débit, volume)
  • Compatible avec l’afficheur F0D00020
  • Attention nouveaux format MICRO-SIM
  • Version d’Avelour 7 minimum indispensable avec ce nouveau capteur LNR06V4

Gamme radar LNR06V4

Les capteurs de niveau avec radar intégré de cette nouvelle gamme V4 ont été conçu pour une utilisation dans les milieux les plus difficiles où la température, l’étanchéité et la sécurité sont essentielles. Le capteur LNR06V4 convient pour des installations permanentes ou temporaires, pour des mesures jusqu’à 6M. Ils offrent beaucoup d’avantages notamment leurs facilités d’installation. Positionner le dans sa fixation puis paramétrer le à distance par radio. Notre capteur de niveau par radar « LNR06V4 » est proposé avec un kit platine et collier orientable pour le positionner parfaitement selon les situations. Ce capteur intègre également un accéléromètre 2 axes permettant de connaitre sur site et à distance son inclinaison pour une installation optimale.

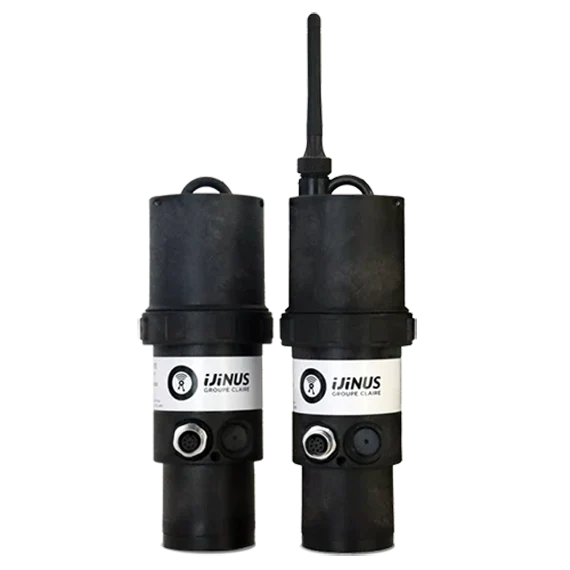

Capteurs radar LNR06V4

Les capteurs et enregistreur radar LNR06V4 :

sont des instruments de qualité, fabriqués sur le site d’Ijinus, à Mellac.
Robustes et étanches (IP 68 testé 1 bar pendant 30 jours), ils s’installent en environnement extérieur, dans les lieux exposés aux aléas météorologiques.

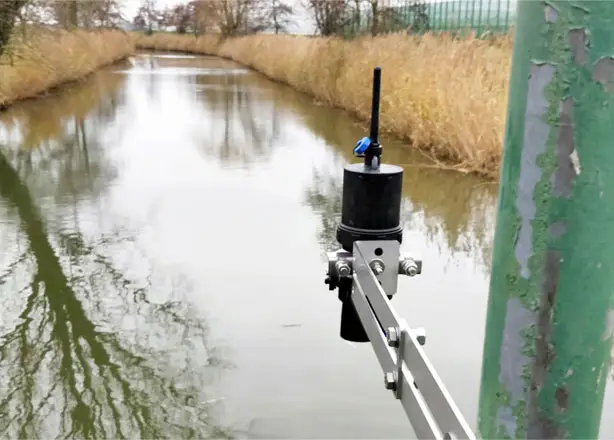

Ils mesurent et enregistrent de façon autonome les hauteurs d’eau dans les cours d’eau, les bassins de stockage ou de rétention des eaux pluviales, et en entrée et sortie des stations d’épuration.

L’enregistreur avec capteur intégré de niveau radar LNR06 d’Ijinus est un système tout-en-un.
Il remplace le kit traditionnel de mesure constitué d’un capteur, d’une alimentation électrique et d’un automate pour la récupération des données. Il s’agit d’une solution Plug&Play avec batterie intégrée.

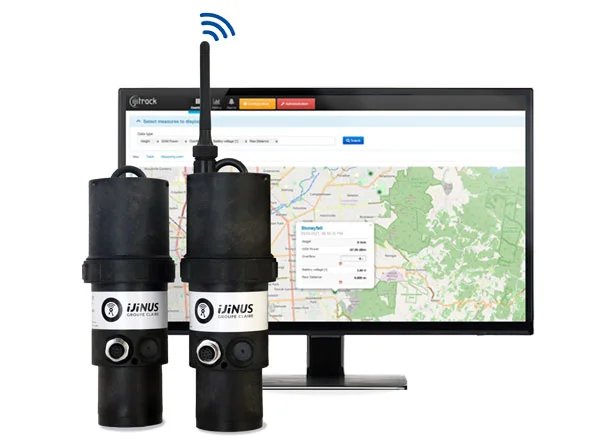

Les données sont disponibles sur la plateforme web Ijitrack et App Wiji, ou votre superviseur

   Page Ijitrack

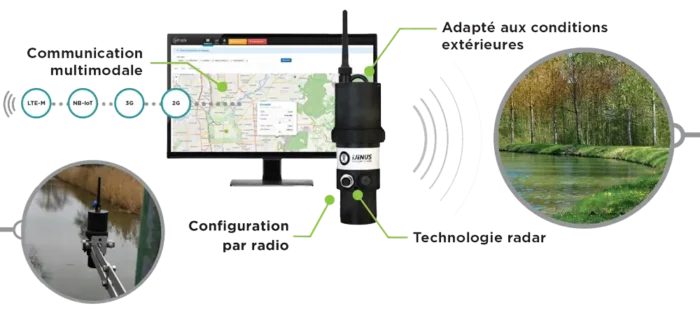

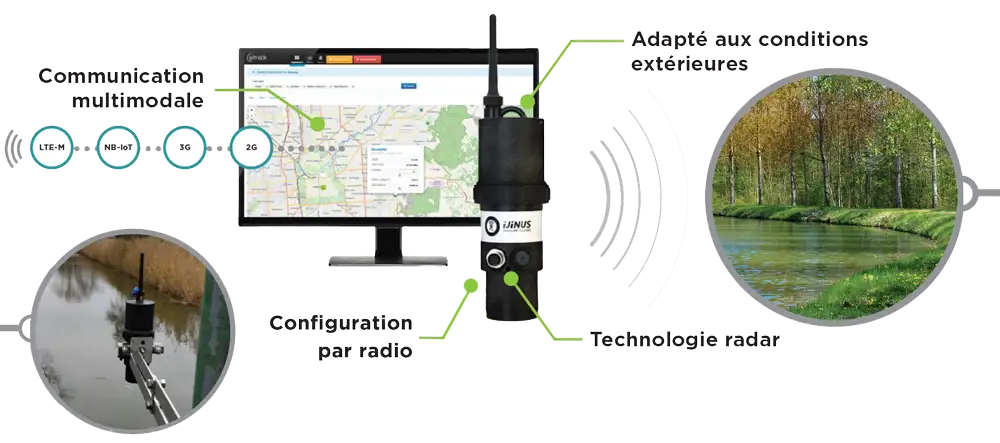

Applications des capteurs radar LNR06V4

Le capteur-enregistreur de niveau LNR est basé sur la technologie de mesure radar. De nature électromagnétique, l’onde radar n’est pas impactée par des expositions particulières telles que le vent, les variations de température.

La solution est donc parfaitement adaptée pour une utilisation en extérieur, même exposée aux aléas météorologiques.

Elle est recommandée pour la surveillance :

  • des cours d’eau : gestion préventive des étiages et des crues
  • des bassins de stockage ou de rétention des eaux pluviales : monitoring
  • des entrées et sorties de stations d’épuration.
    La mesure de hauteur d’eau permet le calcul des débits par conversion, pour répondre aux obligations réglementaires.

Spécifications des capteurs de niveau par radar LNR06V4



Caractéristiques gamme LNR06V4

Gamme de mesure 0,15 … 6m
Résolution 2 000 points sur la gamme de mesure avec un minimum à 1 mm
(exemple : ± 4 mm pour une mesure de distance de 6,0m )
Incertitude mesure ± 0,2% de la mesure de distance avec un minimum à ± 2 mm*
Communication Radio HF (868 ou 915 MHz selon pays)
2G / LTE M / NB IoT (selon option choisie)
Portée radio 100m champs libre (protocole Wiji)
Enregistreur Intégré, capacité de 500 000 mesures
Fonction concentrateur radio Oui
Plage de températures -40 … 85°C
Antennes radio & cellulaire Antenne radio interne ou externe
Cellulaire externe
Voir configurateur pour les options
Énergie Pile : 3,6V / 34Ah
Configuration Kit de configuration M0C0001 intégrant le logiciel AVELOUR, câble et antenne, ou le kit WIJIKEY
Technologies Imagerie radar 60 GHz,
Algorithme eKo ®,
Filtrage LAMY ®
Certifications Atex zone 2 : II 3G
Ex ic ec IIB T4 Gc
Tamb : -20°C…+60°C

CE

Boitier

Boîtier PA12
Écrou d’antenne et connecteur Inox A2 304
Joint torique EPDM
Étanchéité IP68 : 1 bar pendant 30 jours (seulement si utilisation d’un kit de fixation Ijinus ; réf H0T00053 ou H0T00060)
dimensions Ø 74 x 203.6mm (sans antenne)
Poids 579g incluant pile
Plan LNR06V4Dimensions du capteur radar LNR06V4



Documentation capteurs radar LNR06V4
