Sondes de qualité d'eau connecté à enregistreur autonome et communicant
Étalonnage des sondes physico-chiqueFixation des sondes physico-chiqueConfiguration des sondes physico-chique sur logiciel Avelour 7

Enregistreur physico chimique

La solution « tout-intégré » multi-paramètres pour le suivi physico-chimique des eaux naturelles.

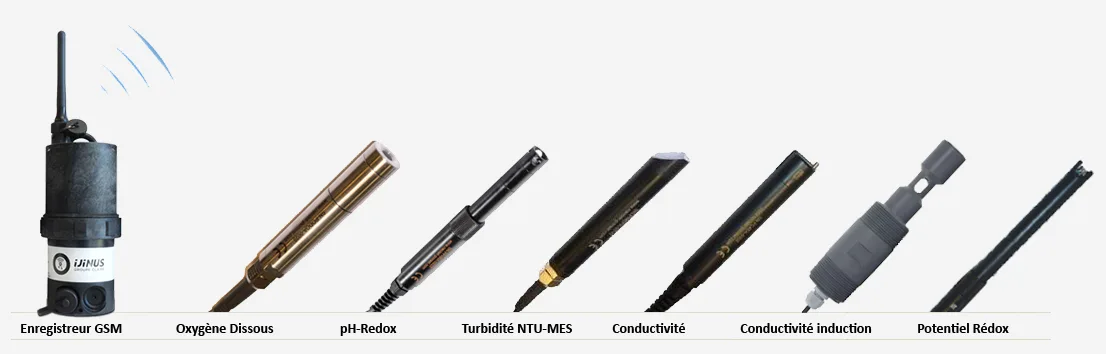

Capteurs disponibles :

  • Oxygène Dissous / Température : CAN-OX
  • Conductivité / Salinité / Température : CAN-CE
  • Conductivité à induction / Salinité / Température : CAN-CZ
  • pH / Redox / Température : CAN-PH
  • Turbidité NTU-MES / Température : CAN-TU
  • Potentiel Rédox / Température : CAN-ORP
  • Enregistreur LOG04V4 ou LOG09V4 500 000 données,Récupération des données sur site par radio
  • Potentiel Rédox / Température : CAN-ORP
  • Communication multimodale : locale en radio + 1x carte de communication en option :2G / 4G (LTE-M ou NB-IoT)
  • Système de nettoyage automatique des sondes qualité possible

Technologies physico-chimiques

blank CAPTEUR OXYGÈNE DISSOUS : technologie de mesure optique par luminescence approuvée par l’ASTM International Method D888-05.

blank CAPTEUR PH, REDOX & TEMPÉRATURE : Le capteur intègre une électrode de référence, utilisée pour les mesures de pH et Rédox, de type Ag/AgCl à électrolyte plastifié saturé en KCl. L’électrolyte communique directement avec le milieu extérieur sans interposition de capillaire ou de poreux. Il n’y a donc aucun risque d’obturation ni de désamorçage de la référence.

blank CAPTEUR CONDUCTIVITÉ / SALINITÉ : L’électrode fonctionne sur une technologie à 4 électrodes : un courant alternatif de tension constante est établi entre un couple d’électrodes primaires en graphite. Les électrodes secondaires en plati ne permettent de réguler la tension imposée aux électrode primaires afin de tenir compte de l’encrassement. La tension mesurée entre les électrodes primaires est une fonction de la résistance du milieu et donc de la conductivité.

blank CONDUCTIVITÉ A INDUCTION / SALINITÉ : Montage à induction : La Cellule de mesure à induction utilise deux bobines. La première va, par phénomène d’induction, créer un champ magnétique dans son environnement. Ce champ va à son tour induire un courant dans la solution à mesurer. Ce même courant crée un champ magnétique qui va induire un courant dans la seconde bobine. Le courant de la seconde bobine dépend du courant circulant dans la solution à mesurer, et donc de sa conductivité. Ce type de sonde sera utilisé pour des milieux agressifs.

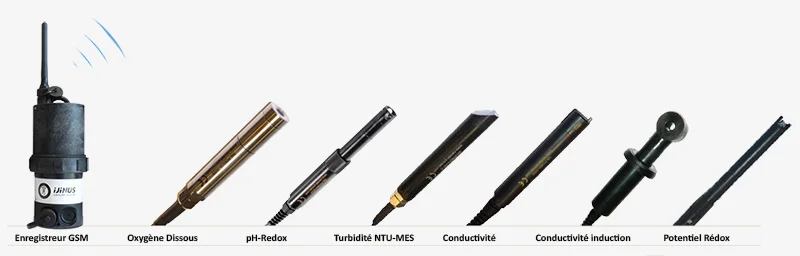

Sondes de qualité des eaux et enregistreur LOG04V4 autonome et communicant
blank TURBIDITE PAR NEPHELOMETRIE : Technologie Optique infra-rouge : Le principe de mesure est basé sur la néphélométrie : une diode émet dans une lumière dans l’Infra-Rouge (880nm) et une diode de réception placée à 90° mesure le rayonnement diffusé (mesure normalisée). Le capteur peut être étalonné avec un étalon de Formazine. Technologie optique très économique nécessitant que peu de maintenance et pas de consommable.

blank POTENTIEL RÉDOX : Le capteur intègre une électrode de référence, utilisée pour les mesures de Rédox, de type Ag/AgCl à électrolyte plastifié saturé en KCl. L’électrolyte du capteur communique directement avec le milieu extérieur sans interposition de capillaire ou de poreux. Il n’y a donc aucun risque d’obturation ni de désamorçage de la référence.



Enregistrement et communication HF

Les capteurs se connectent aux enregistreurs, sur entrée Modbus RS485, de la Gamme LOGV4. La communication avec l’enregistreur se fait en radio en toute sécurité, de la berge ou en bateau. Vous pouvez ainsi vous connecter, paramétrer l’équipement et récupérer les données localement Plusieurs sondes de qualité d’eau peuvent être connectées au même enregistreur à l’aide d’un connecteur en Y. Un pack batterie supplémentaire et externe (piles Lithium ou batterie plomb rechargeable) peut également être ajouté à l’installation.



Communication des données en GSM/GPRS/FTP

Les loggers avec carte de communication intégrée envoient envoie les données par GSM/GPRS vers la supervision ou sur Ijitrack.com. Les seuils d’alerte sont paramétrables, ainsi que la fréquence d’envoi des rapports.



Domaines d’application :

  • Traitement des eaux usées urbaines (contrôle entrée)
  • Traitement des effluents industriels
  • Surveillance des eaux de surface
  • Pisciculture, aquaculture
  • Eau potable



Enregistreur LOG09V4

Enregistreur 500 000 mesures
Concentrateur Oui
Entrées 1x Entrée tension (5V…30V)
1x Entrée Modbus (si non utilisée comme sortie)
2x Entrées courant 4-20 mA, 2 fils
Sorties Radio HF (868 ou 915 MHz)
2G / 4G (LTE-M, NB-IoT)
1x Sortie tension (5V-18V sur pile interne ou switch Vin)
1x Sortie Modbus (si non utilisée comme entrée)
Communication radio 100M en champs libre (protocole Wiji)
Antenne HF / GSM ¼ longueur d’onde/ GSM
Plage de températures
-40 …85°C
Boîtier PA12
Étanchéité IP68 : 1 bar pendant 30 jours (seulement si utilisation d’un kit de fixation Ijinus ; réf : H0T00053 ou H0T00060)
Energie
Bat : 3,6V 34Ah
Configuration
Kit de programmation sans fils PN : MOC00001(868 MHz) ou MOC00002(915 MHz) intégrant le logiciel AVELOUR



Dimensions :

Dimensions Ø 74 x 180mm (sans antenne)
Poids net 280g

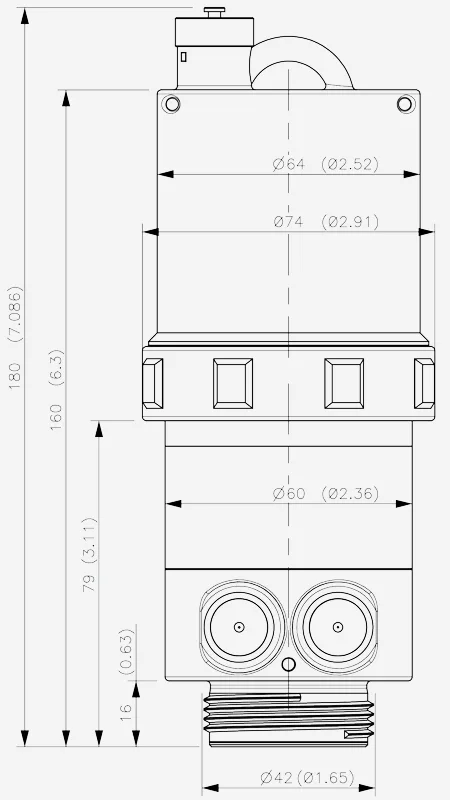

Plan enregistreur L0G09V4
