OSRAI Flow solution hauteur débit

La solution autonome et communicante pour convertir de manière fiable une mesure de hauteur d’eau en débit

liste_arrow Mise en place sur le terrain simple & rapide d’une contraction qui s’adapte aux contraintes du site y compris sur cunette existante
liste_arrow Mesure sans contact de la hauteur et contraction réduite limitant le risque d’encrassement à l’amont
liste_arrow Calcul par le capteur du débit couvrant une large gamme de pente amont à partir de la hauteur d’eau mesurée.

Système conçu et testé par le laboratoire I-Cube de l’ENGEES et IJINUS dans le cadre du projet OSRAI.

Logo I-Cubeet et ENGEES

Présentation et principes du système OSRAI Flow

Le système Osrai Flow est basé sur le principe de la contraction de l’écoulement par un « obstacle » afin de garantir une loi hydraulique entre le débit et la hauteur d’eau à son amont.
La forme « demi-circulaire » (vue du haut) et d’un seul coté de la cunette a été sélectionnée pour limiter les risques d’encrassement et pouvoir s’installer dans un regard existant. La taille de l’obstacle permet également d’avoir des débits fiables pour des pentes amont jusqu’à 4%.
Une sonde Ijinus permet, avec les lois établies, de fournir les débits et donc les volumes transités. Plusieurs dimensions de l’obstacle sont disponibles selon la taille du collecteur, la pente et les débits minimum et maximum.

Les capteurs de niveau par ultrason IJINUS LNU06V3 intègrent les lois de débits du dispositif Osrai Flow
liste_arrow Installation rapide, connexion par radio en local
liste_arrow Tables de conversion intégrées
liste_arrow Asservissement échantillonneur d’eau
liste_arrow Capteur avec ou sans modem pour l’envoi des données à distance
liste_arrow Batterie lithium, longue durée

Mise au point des lois et de leurs caractéristiques
Comme les lois de cette forme de contraction n’existaient pas, pour chaque configuration de dispositif (diamètre canalisation, pente, diamètre demi-circulaire de l’obstacle, …), des modélisations 3D ont été réalisées par le laboratoire I-Cube de l’ENGEES afin d’établir la relation entre le débit et la hauteur. Les valeurs fournies ici ne sont valables que pour des obstacles verticaux et jusqu’à une hauteur maximale égale au diamètre de la canalisation. Ces lois sont codées dans le logiciel d’exploitation Avelour et donc disponibles dans les capteurs Ijinus de mesure des hauteurs d’eau

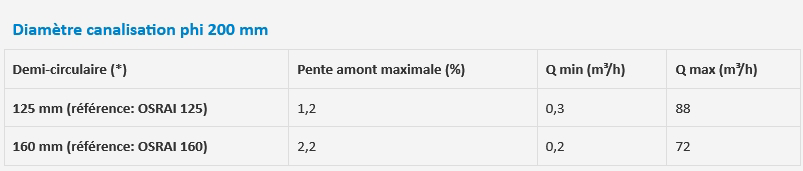

Tableau OSRAI Diamètre canalisation phi 200 mm

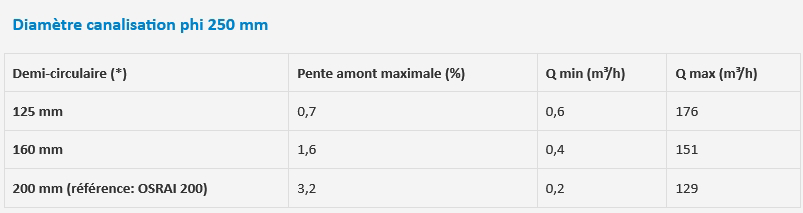

Tableau OSRAI Diamètre canalisation phi 250 mm

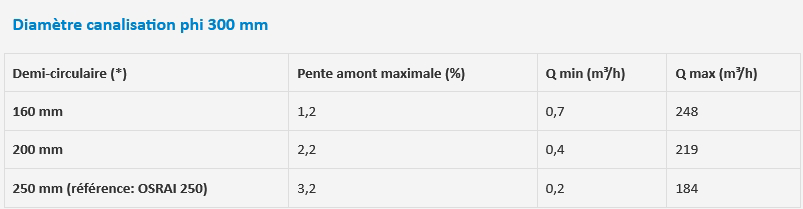

Tableau OSRAI Diamètre canalisation phi 300 mm



Installation du dispositif

Après examen du site et choix des caractéristique de l’obstacle, l’installation se réalise comme suit :
liste_arrow Vérification du diamètre de la cunette, Prise de mesures de la hauteur entre le fond de la cunette et de la banquette, Mesure de l’angle entre la cunette et la banquette si celle-ci n’est pas verticale,
liste_arrow Positionnement de l’obstacle à 30 cm de l’aval du regard et fixation par spit après percement de la banquette,
liste_arrow Réglage du dispositif selon la pente de la banquette et de la forme de la cunette,
liste_arrow Installation, étalonnage des hauteurs d’une sonde IJINUS à environ 40 cm de l’amont du regard,
liste_arrow Enfin choix via le logiciel Avelour des caractéristiques du dispositif pour activer la loi de transformation en débit.

Positionnement Système et Sondes pour un regard circulaire Phi 1000mm

Positionnement OSRAI FLOW et capteur LNUV3
