Débitmètre hauteur vitesse doppler VLI

VLI Capteur H/V numérique

3,000.00

  • Capteur Hauteur Vitesse numérique intelligent
  • Mesure de vitesse dès 25 mm de hauteur d’eau
  • Ultra compacte à ultra longue durée
  • Qualité et précision de la mesure de Hauteur
  • Performance unique pour un capteur de vitesse
  • Expertise poussée de la qualité de la mesure de vitesse
  • Déclenchement de mesure de vitesse sur hauteur d’eau réglable
  • Radio-déclenchement d’un capteur esclave sur seuil de hauteur

Le capteur VLI est conçu pour optimiser les performances globales des mesures Hauteur /Vitesse lors de couplage sur les solutions autonomes GSM/GPRS IJINUS.
Polyvalent avec des possibilités de raccordement variées il est possible d’auto-alimenter directement le capteur avec un logger Modbus classique pour une
mesure de courte durée ou de lui adjoindre un pack batterie pour une autonomie supérieure à une année.

Qualité et précision de la mesure de Hauteur

Équipé d’un capteur de pression numérique plat, il permet une mesure de hauteur dès 2 mm de hauteur d’eau.
Compensé en température et pression il permet un calage de hauteur à la pression atmosphérique en s’affranchissant des dérives possibles du capteur pour un gain de temps de pose accru.

Performance unique pour un capteur de vitesse

Mesure de vitesse dès 25 mm de hauteur d’eau. D’une technologie numérique unique, il est possible sur des applications déversoir d’orage, d’utiliser la fonction « Overflow » qui permet de ne solliciter qu’une mesure de hauteur pour vérifier la pertinence de lancer une mesure de vitesse plus énergivore.

Installation en poste fixe autonome ou pour une campagne de mesures
ponctuelles.

Une conversion hauteur/surface est réalisée, puis un calcul de débit. L’ensemble des données hauteur, vitesse, débit, qualité signal est transmis par GSM / GPRS

3 configurations matériel sont possibles:

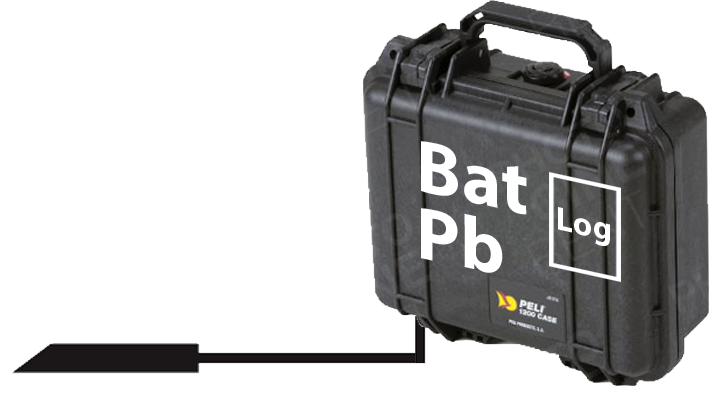

Installation temporaire

  • Hauteur piezo
  • Vitesse Doppler
  • Pack batterie plomb rechargeable
  • Enregistreur HF Intégré au pack batterie

Capteur hauteur vitesse autonome VLI Pack batterie rechargeable

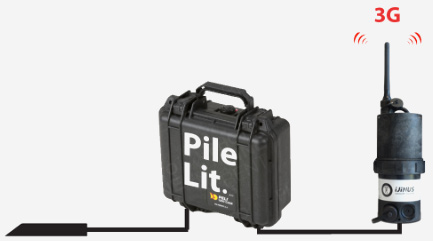

Installation permanente

  • Hauteur piezo
  • Vitesse Doppler
  • Pack batterie lithium
  • Enregistreur HF / GPRS

Capteur hauteur vitesse autonome VLI Pack batterie Logger 3G

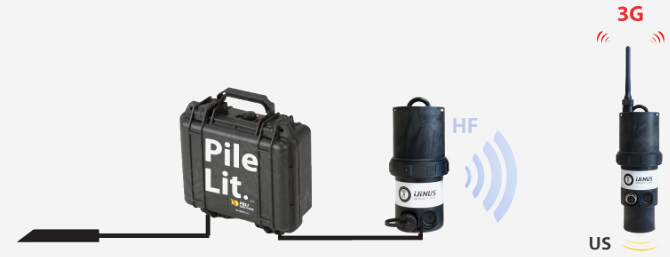

Installation permanente

  • Hauteur piezo
  • Vitesse Doppler
  • Pack batterie lithium
  • Enregistreur HF
  • Capteur ultrason déporté GPRS

Capteur hauteur vitesse autonome VLI Pack batterie Logger HF LNU06V3-3G





  • Déversoir d’orage, surveillance de réseau
  • Faible hauteur et débit en petite ou grande canalisation
  • Effluent de STEP, process
  • Eaux de ruissellement
  • Canaux d’irrigation



Caractéristiques Capteur Hauteur/Vitesse numérique VLI



Données Techniques VLI

Gamme de mesure Vitesse : -1,5 à 6,1 m/s bidirectionnelle
Hauteur : 0,001 à 3,05 m
Précision sur la vitesse +/- 0,03 m/s de -1,5 m/s à 1,5 m/s +/- 2% au delà pour les vitesses très faibles de nombreux facteurs dont le débit, la géométrie du collecteur, la concentration des particules,… peuvent influer sur les résultats
Précision sur la Hauteur +/- 0,10% de la pleine échelle de 0°C à 70°C
Hauteur Minimum pour mesure de Vitesse 25 mm
Hauteur maximale 10,5 m
Stabilité de Hauteur ± 0,007 m/an
Matériaux Epoxy / PVC
Technologie Vitesse : Doppler immergé continu 500KHz

Hauteur : Capteur numérique de pression différentielle
Angle de mesure 20° / Horizontal
Cycle de mesure Réglable et limitable à 30 secondes
Alarmes numériques 4 sorties programmables; 5V, 100 mA
Nombre d’échantillons composites Programmables de 1 à 999 échantillons
Sortie d’impulsions 5 volts
Précision d’horloge 1 minute par mois
Dimensions H 1,9 cm L 3,3 cm x Longueur 15,2 cm
Poids sur 10 m de câble 1,68 Kg
Alimentation électrique requise 7 à 14 V Conso 100 mA sous 12V
Température d’utilisation / de stockage 0 à 70°C / -40 à 70°C


Plan ISCO VLI

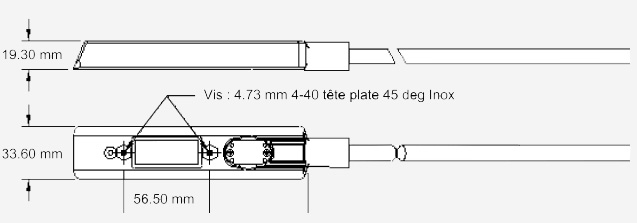

Plan capteur VLI
