Arceau réglable capteur Hauteur vitesse

Arceau réglable pour capteur vitesse et hauteur/vitesse
Kit principale pour diamètre de canalisation 180 mm à 600 mm
Extension pour diamètre de canalisation 600 mm à 1000 mm
Compatible avec les capteurs hauteur vitesse ISCO VLI et capteur UB-V4 muni de sa sonde de niveau d’eau CNR0903-UBV-10
Compatible avec les capteurs de vitesse Doppler UB-V4
Installation simple et rapide
L’écarteur peut être ajusté à la main par sa molette, ou à l’aide d’une clé de taille 13mm

Description de l’arceau capteur vitesse et de son extension

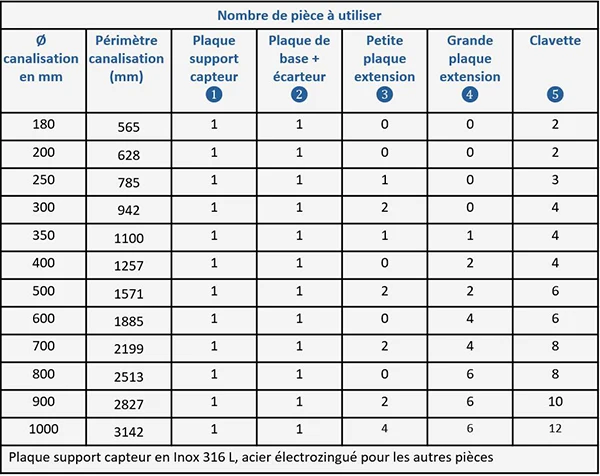

Nombre de pièces à utiliser

Pièces de l'arceau CQS-HV-1016 nécessaires

Plaque support capteur en Inox 316 L, acier électrozingué pour les autres pièces

Les différente pièces de l'arceau et de son extension

Nombre de pièces à utiliser

CQS-HV-1016 – ARCEAU REGLABLE Ø 180mm à 600mm
CQS-HV-1019	1x plaque support capteur
CQS-HV-1017	1x plaque de base
CQS-HV-1022	1x écarteur pour arceau réglable VLI/UB-V
CQS-HV-1021	2x petites plaques extension
CQS-HV-1020	4x grandes plaques extension
CQS-HV-1018	6x clavettes

Documentation de l’arceau ajustable CQS-HV-1016

1 fichier·s 284.32 KB
