Détecteur de surverse à technologie capacitive

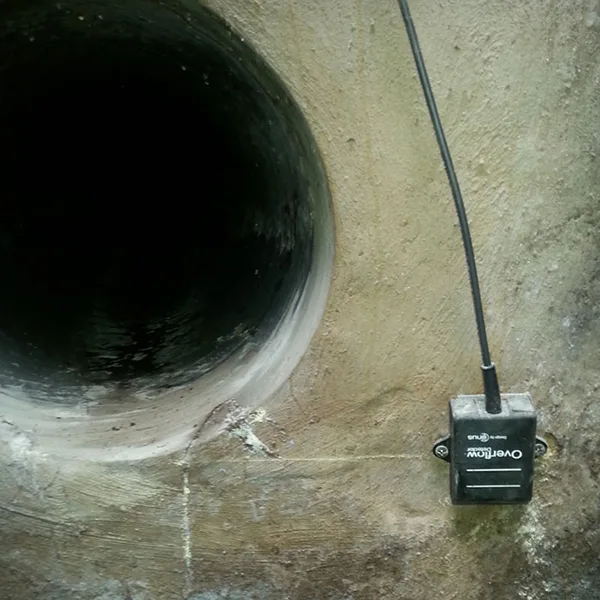

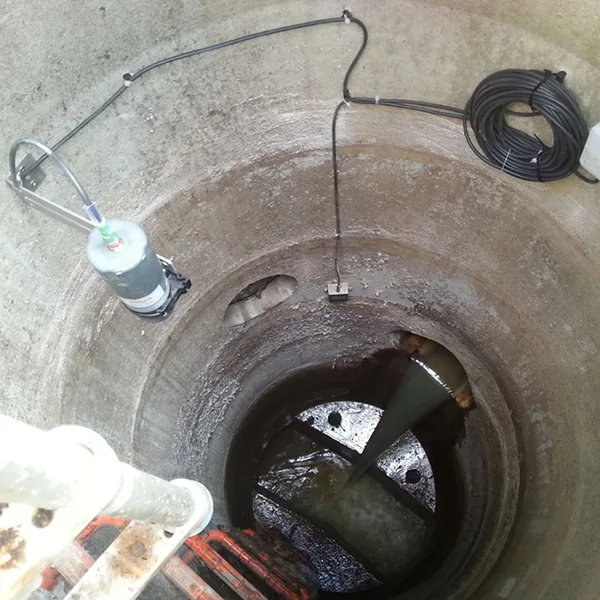

Capteur de surverse Overflow installé avec sa platineCapteur de niveau d'eau connecté au détecteur OverflowDétecteur Overflow connecté en Bluetooth Low Energie (BLE)

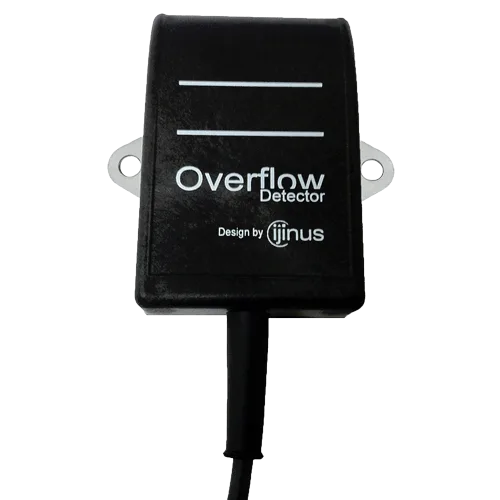

Détecteur de surverse Overflow

  • Technologie capacitive à référentiel air
  • Configuration des réglages en Bluetooth BLE avec l’App mobile OverFlow.
    Aucune activation sur le détecteur n’est nécessaire
  • Sortie Modbus, Pulse drain ouvert, normalement ouvert (NO) et normalement fermé (NF)
  • Sécuriser l’enregistrement des déversements même en cas de coupure de courant grâce à pile et mémoire interne de 100 évènements
  • Compatible automate et process
  • Gestion et suivi de l ‘encrassement du détecteur
  • Étanchéité du boitier : IP68
  • Instrumentation des déversoirs d’orage, réseaux eaux usées, et eaux naturelles

IJINUS présente le nouveau détecteur de surverse « OVERFLOW », intégrant la technologie CapAir®, brevet IJINUS, simplifiant la mise en place et réduisant considérablement la maintenance par rapport aux technologies résistives et capacitives traditionnelles.

Détecteur de surverse Overflow

Fonctionnement de l’enregistreur Overflow

Le détecteur de surverse OVERFLOW fonctionne suivant une mesure capacitive à référentiel air qui consomme très peu
d’énergie. Son autonomie est de plusieurs années, y compris lorsqu’il est alimenté par un logger autonome.

L’OVERFLOW effectue les mesures en tenant compte à la fois des éléments situés au contact, et jusqu’à quelques centimètres du boîtier. Grâce à cette technologie inédite CapAir®, le capteur est très peu sensible à l’encrassement. Il est par dailleurs possible d’ajuster le seuil d’enregistrement des surverses, pour tenir compte de conditions extérieures contraignantes, dans des réseaux particulièrement encombrés.

Utilisation avec un enregistreur, un capteur de niveau, ou automate

Utilisation avec un des enregistreurs LOG03V4 ou LOG04V4 ou un capteur de niveau ultrason LNU06V4 ou un capteur de niveau radar LNR06V4.
Si ces loggers sont équipés d’une carte cellulaire un envoi des données pourra se faire en GSM/GPRS vers un logiciel de supervision, ou ijitrack.com.
Le détecteur de surverse, en version fils nus, connecté à un automate permet d’y envoyer le changement d’état, ainsi qu’un indicateur d’encrassement (si liaison Modbus configurée).

Communication et configuration

Ce nouveau détecteur de surverse se configure en Bluetooth Low Energy (BLE) à l’aide de l’App mobile OverFlow disponible sur le Play Store Android. Aucune activation sur le détecteur n’est donc nécessaire.
Cette App vous permet de vérifier ou modifier le seuil de saturation capacitif servant à faire passer le produit en état immergé. D’autres paramètres sont également modifiables: période de mesure, type de sortie digitale (NO, NF, Pulse), …

Icone de l'App Overflow



Applications des détecteurs Overflow :

  • Autosurveillance réglementaire

  • contrôle des volumes et durées de surverse des déversoirs d’orage

  • Eaux usées & Eau naturelles

Connexion automate / Connexion débitmètre / Préleveur automatique d’eau /
Contrôleurs de relais / Déclencheur de pompes / Temps de surverse /
Valeurs capacitives

Spécifications du détecteur de surverse Overflow

Caractéristiques

Utilisation avec les enregistreurs LOG03V4, LOG04V4 et les capteurs de niveau LNU06V4, LNR06V4 automates et pompes

Technologie Capacitive à référentiel air
Brevet Ijinus
Seuil de détection Réglage usine: 90 % de la valeur capacitive maximale étalonnée
Plage de température -20 … 50°C
Boîtier Polymère cristallin Noir
Platine Inox
Étanchéité IP68
Alimentation : Interne : Batterie 3,6V et 36Ah (durée de vie de 4 ans avec paramétrage usine), pile remplaçable en usine)
Ou externe : 9…24V
Configuration App Overfl ow, disponible sur le Playstore Android

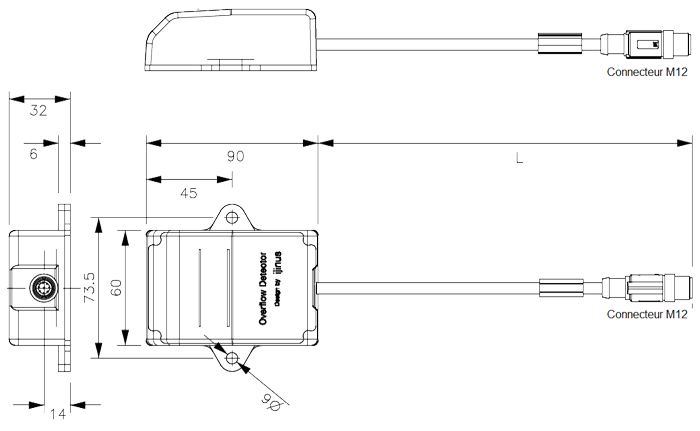

Dimensions avec platine 91 x 112 x 32 mm
Poids CSCV4-110 270g sans câble – 790g avec câble
Câble 10m



Sorties 1 Sorti e Modbus RS485
1 Sortie drain ouvert paramétrable en Pulse, normalement ouvert (NO) ou normalement fermé (NF)
Versions – Fil nu 8 brins : CSCV4-110
– Connecteur M12 8Pts : CSCV4-810

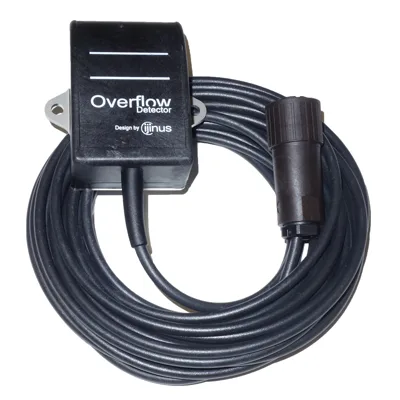

– Connecteur préleveur portable ISCO : CSCV4-710-ISCO
– Connecteur préleveur ISCO 5800 : CSCV4-1610-ISCO
Kit de fixation : H0T00054 (sans tube)
Kit d’extension : H0T00056

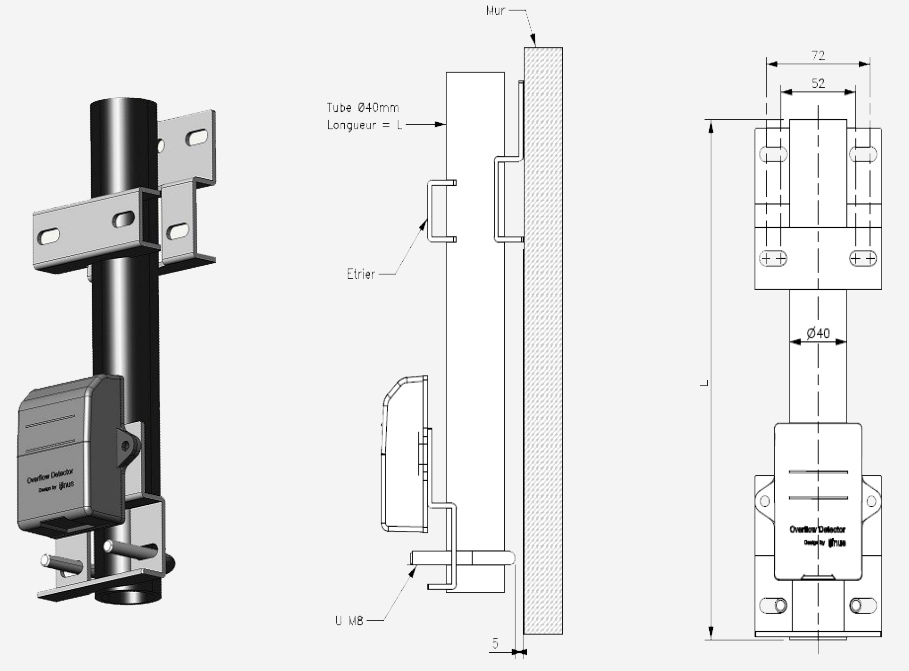

Kit de fixation du détecteur de surverse (sans le tube)



Documentation du détecteur de surverse Overflow
